空気圧アクチュエータ付き衛生バタフライバルブ
応用：
- 衛生空気圧バタフライバルブとは、製薬、食品、その他の産業や衛生要件が高い場所で使用されるバルブ継手を指します。バルブ本体の主な材料には、最先端のステンレス鋼 316L が使用されています。

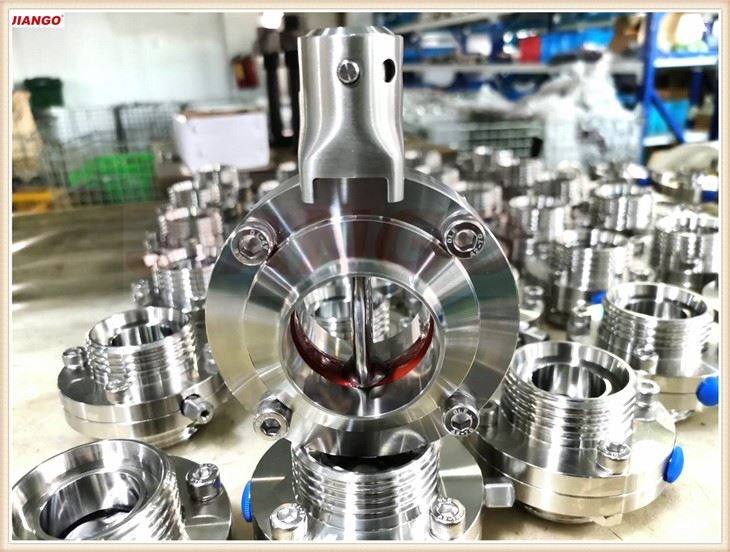

空気圧バタフライバルブ+C-上さまざまな流体制御システムに適用できます
主要な部分：
- インテリジェントオートメーションコントロールユニット：正確な監視、リモートコントロール
- 空気圧アクチュエータ：ステンレス製、丈夫でセットアップが簡単
- ハンガー：ステンレス鋼、アクチュエータと制御ユニットを保持
- バタフライバルブ: 304または316L材質、シンプルでコンパクトな構成設計
空気圧アクチュエータ付きサニタリーバタフライバルブの設計原理は、サニタリーバタフライバルブの流体制御特性と空気圧アクチュエータの動的駆動機構を組み合わせたものです。その設計原理の詳細な説明は次のとおりです。
サニタリーバタフライバルブの構造：
バタフライ バルブは、バルブ本体、バルブ シート、バルブ ディスク、バルブ ステムで構成されています。バルブ ディスク (バタフライ ディスクとも呼ばれます) は通常、ディスク形状で、バルブ ステムの周りを回転して流体の流れを制御します。
バルブ本体とバルブシートの材質は、衛生要件を満たすために、通常はステンレス鋼またはその他の耐腐食性材料です。設計は、汚染や残留物の蓄積を避け、清掃とメンテナンスが容易である必要があります。
バタフライバルブは、流動抵抗係数が小さく、開閉が速く、操作が軽いという特徴があります。大口径、低圧力差、流量調整が必要な用途に適しています。
空気圧アクチュエータ:
空気圧アクチュエータは圧縮空気を動力源とし、ガス源のスイッチを制御し空気圧を調整することでバルブの開閉や調整を実現します。
アクチュエータには通常、シリンダー、ピストン、コネクティング ロッド、ギア ラックまたはフォークなどのコンポーネントが含まれます。圧縮空気がシリンダーに入ると、ピストンが押され、ピストンの直線運動がコネクティング ロッドとギア ラックまたはフォークを介してバルブ ディスクの回転運動に変換されます。
空気圧アクチュエータは、構造がシンプルで、動きが速く、安全性と信頼性に優れているため、頻繁な操作や遠隔制御が必要な用途に適しています。
複合デザイン:
空気圧アクチュエータ付きサニタリーバタフライバルブでは、空気圧アクチュエータがサニタリーバタフライバルブのバルブステムに接続されています。ガス源スイッチを制御し、空気圧アクチュエータの空気圧を調整することで、バルブディスクの回転角度を正確に制御し、流体の流れと流量調整を制御します。
この設計では、衛生バタフライバルブの流体制御特性と空気圧アクチュエータの動力駆動機構が組み合わされており、高い衛生性、操作の利便性、信頼性を実現しています。さらに、空気圧アクチュエータのリモート制御機能と自動化機能により、システム全体がよりインテリジェントで効率的になります。
